□ Roller 특징
제품에 고무를 요철형상으로 성형하여 주로 충격부위에 장착되어
벨트와 롤러의 수명연장에 중요한 역할을 합니다.

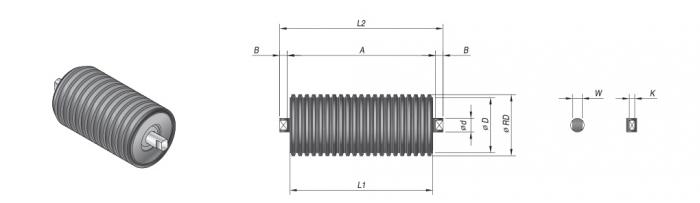

□ 표준규격
Belt Width | Type | Dimension | Bearing No. | Weight (kg) |
---|
ØD | Ød
| L1 | L2 | A | K | B | W |
---|
400 | IR-400 | 89.1 | 20 | 145 | 175 | 153 | 8 | 11 | 14 | 6204zz | 2.11 |
450 | IR-450 | 89.1 | 20 | 165 | 195 | 173 | 8 | 11 | 14 | 6204zz | 2.33 |
500 | IR-500 | 89.1 | 20 | 180 | 210 | 188 | 8 | 11 | 14 | 6204zz | 2.52 |
600 | IR-600-1 | 89.1 | 20 | 210 | 240 | 218 | 8 | 11 | 14 | 6204zz | 2.78 |
IR-600-2 | 114.3 | 20 | 210 | 240 | 218 | 8 | 11 | 14 | 6204zz | 3.63 |
750 | IR-750 | 114.3 | 20 | 265 | 295 | 273 | 8 | 11 | 14 | 6204zz | 4.41 |
900 | IR-900 | 114.3 | 20 | 315 | 345 | 323 | 8 | 11 | 14 | 6204zz | 5.01 |
1050 | IR-1050 | 139.8 | 25 | 370 | 410 | 380 | 11.2 | 15 | 18 | 6205zz | 8.22 |
1200 | IR-1200 | 139.8 | 25 | 420 | 460 | 430 | 11.2 | 15 | 18 | 6205zz | 9.03 |
1400 | IR-1400 | 165.2 | 30 | 500 | 540 | 510 | 11.2 | 15 | 22.4 | 6206zz | 14.59 |
1600 | IR-1600 | 165.2 | 30 | 580 | 620 | 590 | 11.2 | 15 | 22.4 | 6206zz | 16.67 |
1800 | IR-1800 | 165.2 | 35 | 650 | 690 | 660 | 11.2 | 15 | 25 | 6207zz | 20.32 |
2000 | IR-2000 | 165.2 | 35 | 730 | 770 | 740 | 11.2 | 15 | 25 | 6207zz | 22.56 |
2200 | IR-2200 | 165.2 | 40 | 800 | 840 | 810 | 11.2 | 15 | 31 | 6308zz | 27.42 |
2400 | IR-2400 | 165.2 | 40 | 880 | 920 | 890 | 11.2 | 15 | 31 | 6308zz | 29.09 |
