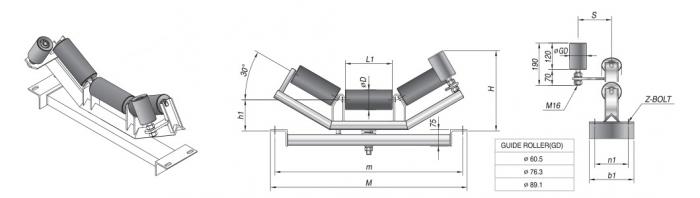

자동조심 캐리어 아이들러 Self Aligning Carrying Idler

□ 표준규격


Belt
Width		 Dimension Weight
(kg)
ØD L1 M m H h1 n1 b1 S Z Channel
30°
400 89.1 145 690 640 333 135 150 200 150 M12 100 x 50 24.2
450 89.1 165 740 690 343 135 150 200 150 M12 100 x 50 25.4
500 89.1 180 790 740 351 135 150 200 150 M12 100 x 50 26.5
600 89.1 210 890 840 381 150 150 200 150 M12 100 x 50 37.4
750 114.3 265 1090

1040

 441

160

 160

220

 180 M12 100 x 50 41.6
900 114.3 315 1240 1190 466 160 160 220 180 M12 100 x 50 51.4
1050 139.8 370 1390 1340 536 190 180 240 180 M12 125 x 65 62.1
1200 139.8 420 1540 1490 561 190 180 240 180 M12 125 x 65 68.2
1400 165.2 500 1790

1730

 686 260 280 340 250 M16 150 x 75 105.1
1600 165.2 580 1990 1930 729 260 280 340 250 M16 150 x 75 126.1
1800 165.2 650 2280 2220 793 290 330 390 250 M16 150 x 75

143.2
2000 165.2 730 2480 2420 833 290 330 390 250 M16 150 x 75 160.1
2200 165.2 800 2680 2620 888 310 330 390 250 M20 200 x 80 210.2
2400 165.2 800 2880 2820 928 310 330 390 250 M20 200 x 80 240.6
